M.2 HAT+(NVMe接口板)

关于​

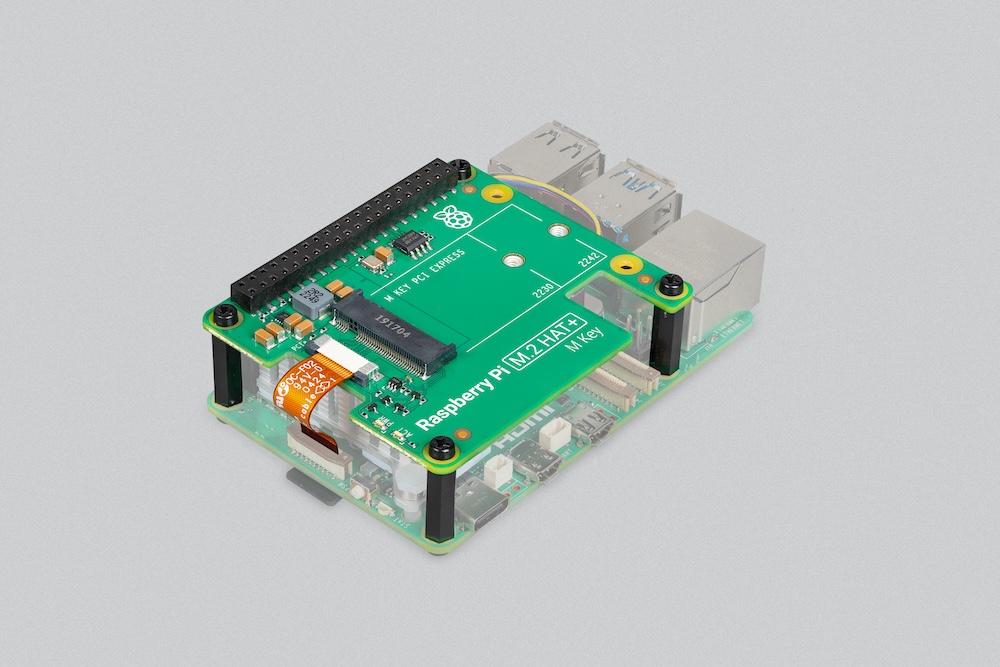

树莓派 M.2 HAT+
树莓派 M.2 HAT+(标准版)

树莓派 M.2 HAT+
树莓派 M.2 HAT+ Compact(紧凑版)

树莓派 M.2 HAT+ M Key 和 M.2 HAT+ Compact M Key 适配器板可将 M.2 外设（如 NVMe 硬盘及其他 PCIe 配件）连接至树莓派 5 的 PCIe 接口。

M.2 HAT+ 与 M.2 HAT+ Compact 适配器板可在树莓派 5 的 PCIe 连接器与单个 M.2 M 键边缘连接器之间进行转换。M.2 HAT+支持采用2230或2242规格的设备；M.2 HAT+ Compact支持采用2230规格的设备。

我们提供标准版与紧凑版两种规格的M.2 HAT+以满足不同应用场景：

  • M.2 HAT+ 配备螺纹垫片，可为树莓派主动散热器预留充足安装空间。但需注意：仅当移除树莓派5专用机箱的顶盖及内置风扇时，该适配器才兼容该机箱。

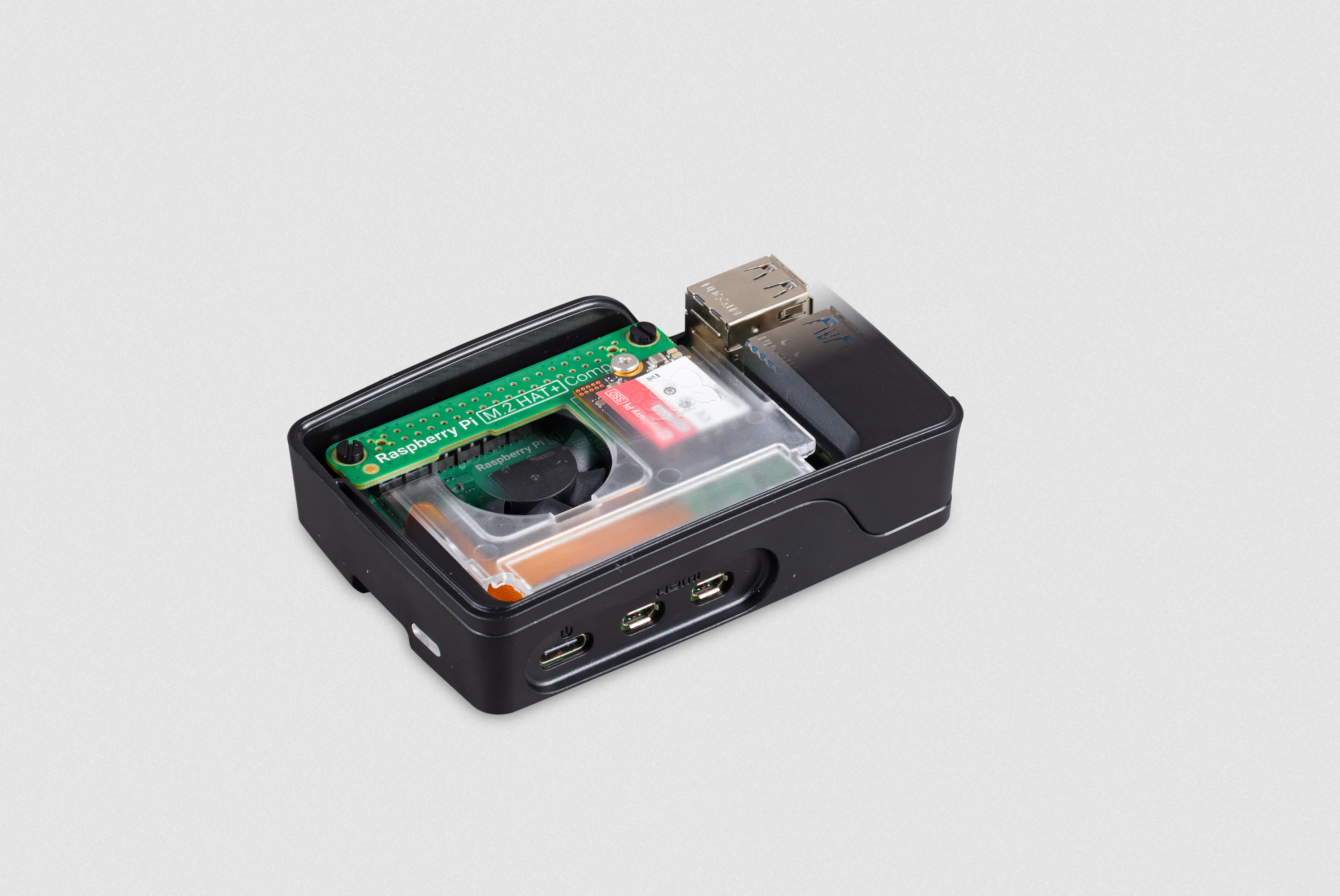

  • M.2 HAT+ Compact专为适配树莓派5专用机箱内置风扇而设计。但无法在其下方安装主动散热器。

M.2 HAT+与M.2 HAT+ Compact均符合树莓派HAT+规范，可使树莓派操作系统自动检测HAT+及所有连接设备。

功能​

M.2 HAT+ 和 M.2 HAT+ Compact 均具备以下特性：

  • 单通道 PCIe 2.0 接口（峰值传输速率 500 MB/s）
  • 支持采用 M.2 M 键边框连接器的设备
  • 为连接的 M.2 设备提供最高 3A 供电
  • 电源指示灯与活动指示灯

M.2 HAT+ 与 M.2 HAT+ Compact 的区别如下：

  • M.2 HAT+ 支持 2230 或 2242 规格设备；M.2 HAT+ Compact 仅支持 2230 规格设备。

硬件​

树莓派 M.2 HAT+ 或 M.2 HAT+ Compact 包装盒内含以下部件：

  • 排线
  • 螺纹垫片
  • 螺钉
  • 1 颗带滚花双法兰驱动器固定螺钉（用于固定和支撑 M.2 外设）

M.2 HAT+ 另含 16 毫米 GPIO 堆叠接头；M.2 HAT+ Compact 不包含此组件。

使用 M.2 HAT+ 或 M.2 HAT+ Compact 时，您还需准备：

  • 树莓派 5 主机板

前置准备​

  1. 确保 Raspberry Pi 运行最新软件。运行以下命令更新：
sudo apt update && sudo apt full-upgrade
  1. 接下来，确保你的 Raspberry Pi 固件是最新的。运行以下命令查看运行的固件：
sudo rpi-eeprom-update

如果看到 2023 年 12 月 6 日或更晚的日期，请继续下一步。如果看到的日期早于 2023 年 12 月 6 日，运行以下命令打开 Raspberry Pi 配置 CLI：

sudo raspi-config

在 "Advanced Options">"Bootloader Version"下，选择 "Latest"。然后用Finish或Escape键退出raspi-config。

运行以下命令将固件更新到最新版本：

sudo rpi-eeprom-update -a

然后，使用 sudo reboot 重新启动。

  1. 开始安装前，断开 Raspberry Pi 的电源。

安装 M.2 HAT+​

请按照以下步骤安装 M.2 HAT+。若需安装 M.2 HAT+ Compact，请转至安装 M.2 HAT+ Compact。

安装主动冷却器​

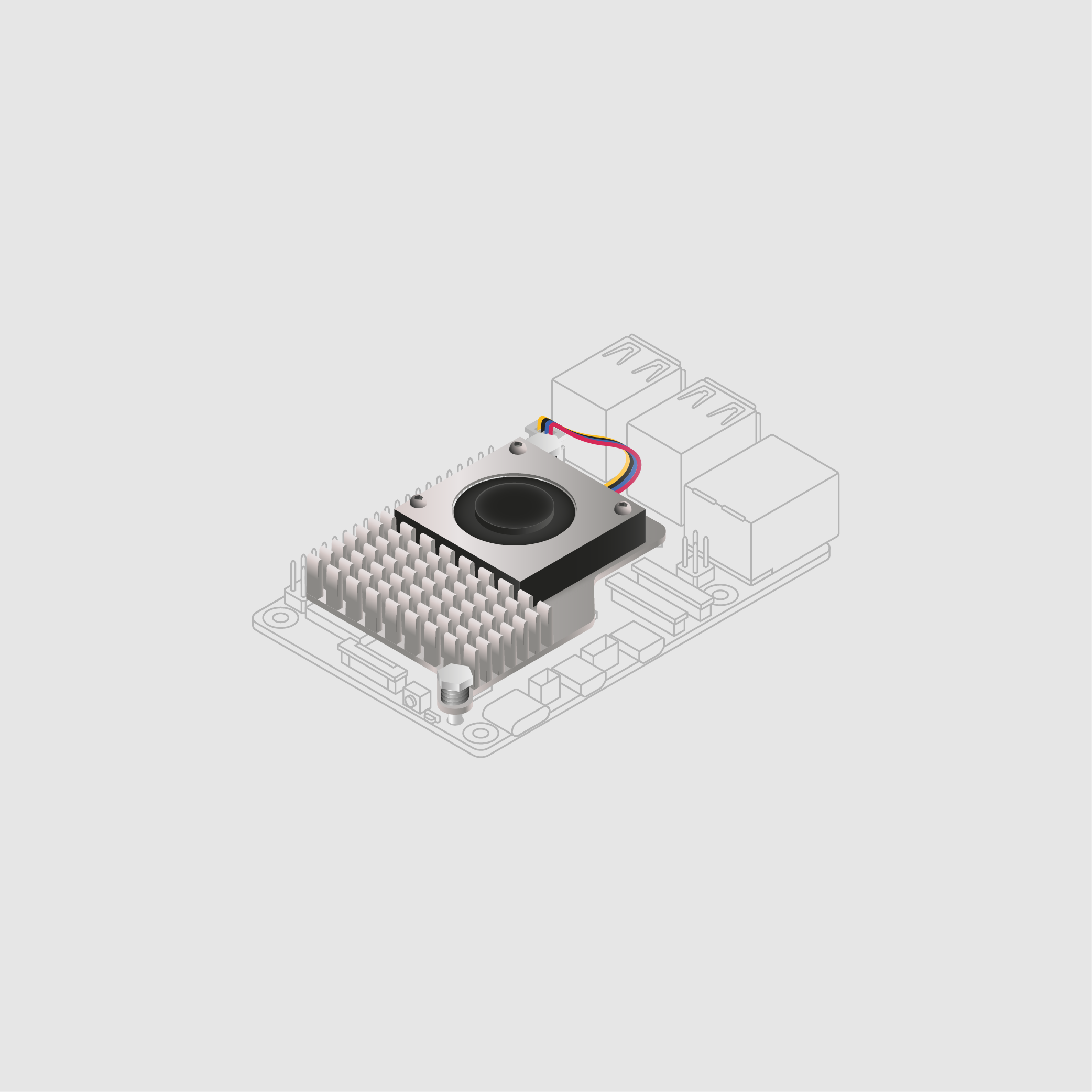

  1. M.2 HAT+ 与 Raspberry Pi 5 主动冷却器兼容。如果您有主动冷却器，请在安装 M.2 HAT+ 之前安装。
�主动冷却器

安装固定硬件​

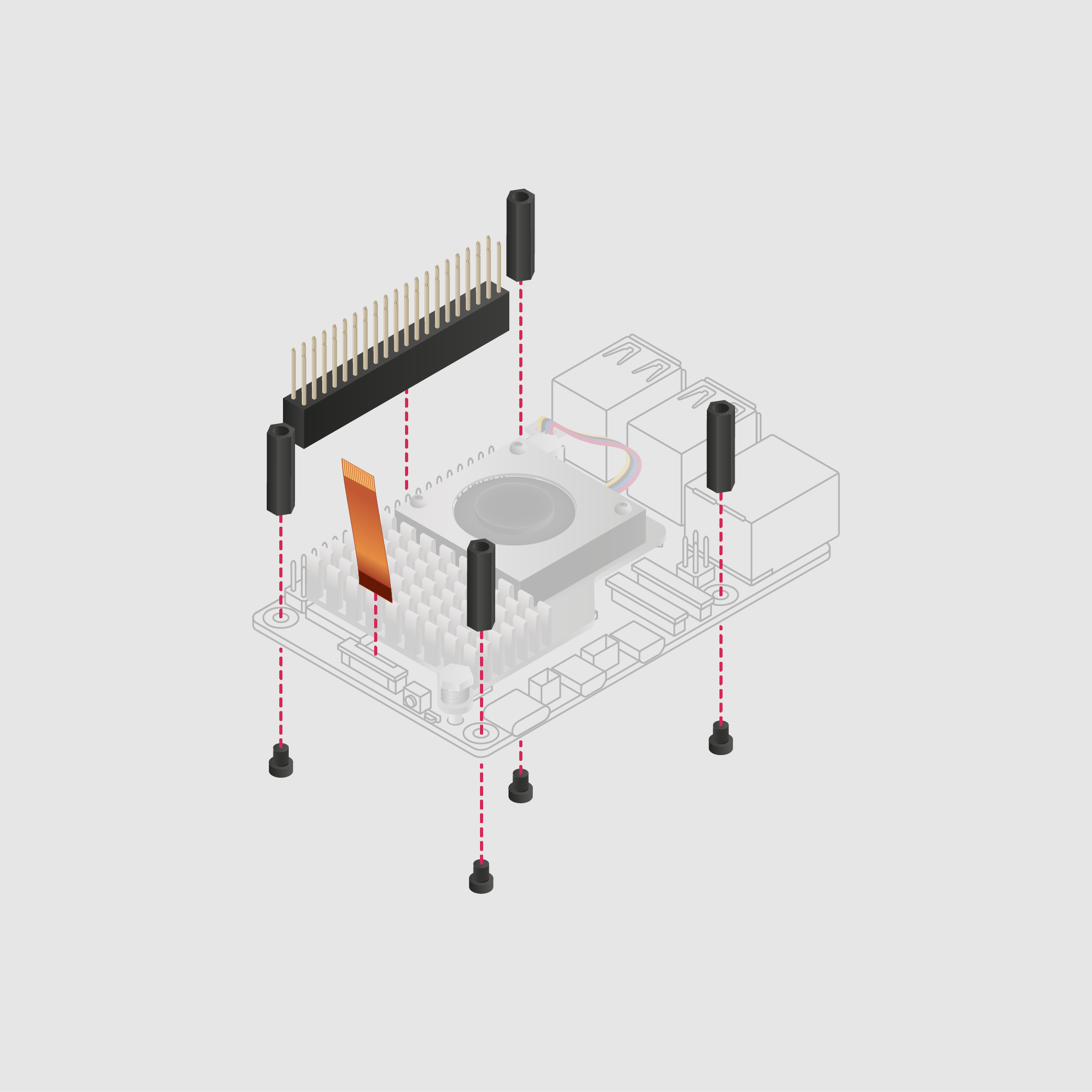

  1. 使用随附的螺丝安装垫片。

  2. 将GPIO堆叠接头牢固按压在树莓派GPIO引脚上；方向不限，只要所有引脚完全嵌入即可。

  3. 断开M.2 HAT+上的排线连接。将排线另一端插入树莓派的PCIe接口。双手同时抬起排线固定架两侧，将排线插入时确保铜质触点朝向USB接口方向。待排线完全均匀插入PCIe接口后，双手按压固定架两侧，使排线牢固就位。

安装连接件

安装板卡​

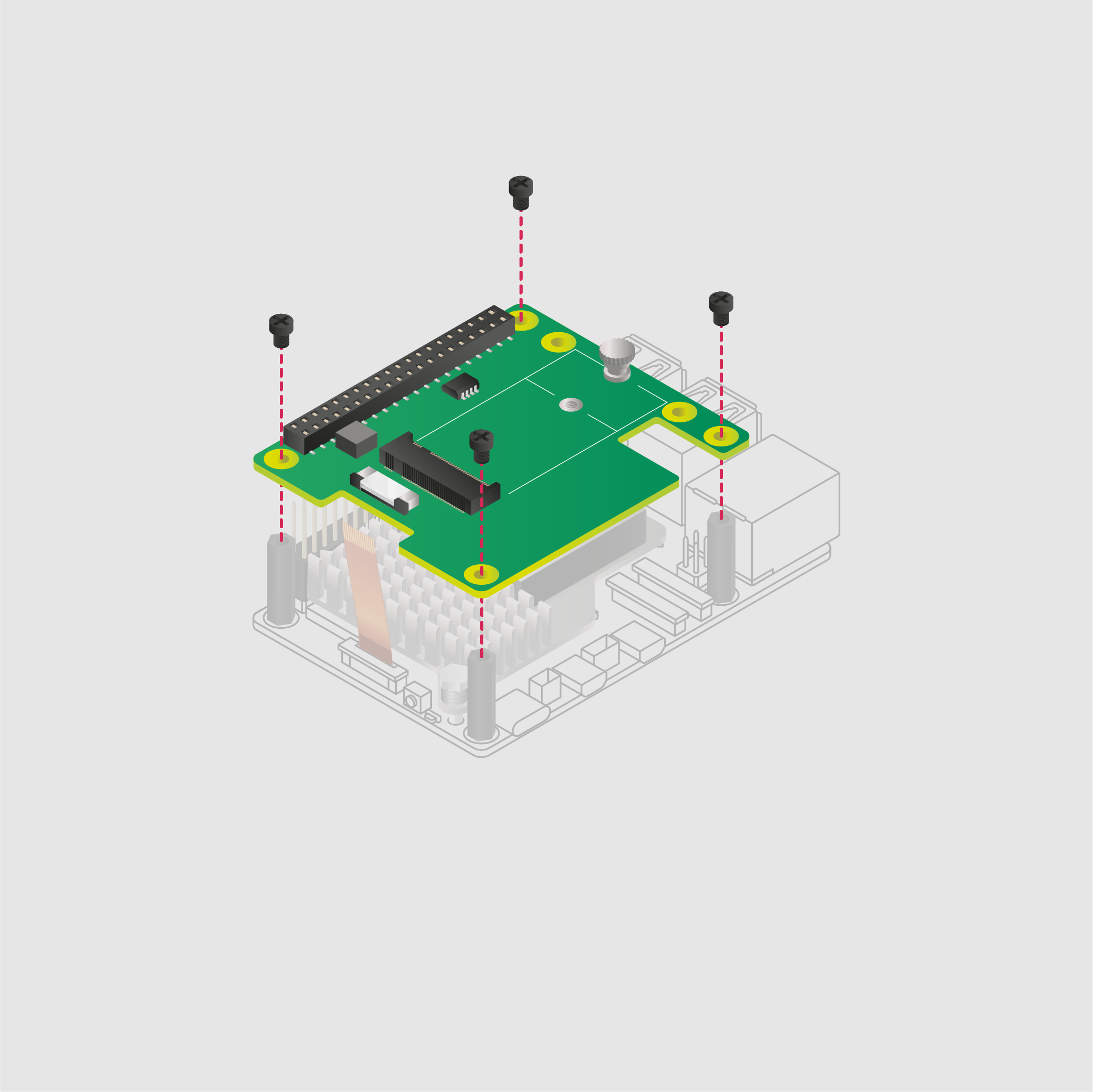

  1. 将M.2 HAT+置于垫片上方，并使用剩余螺丝将其固定到位。
安装板卡

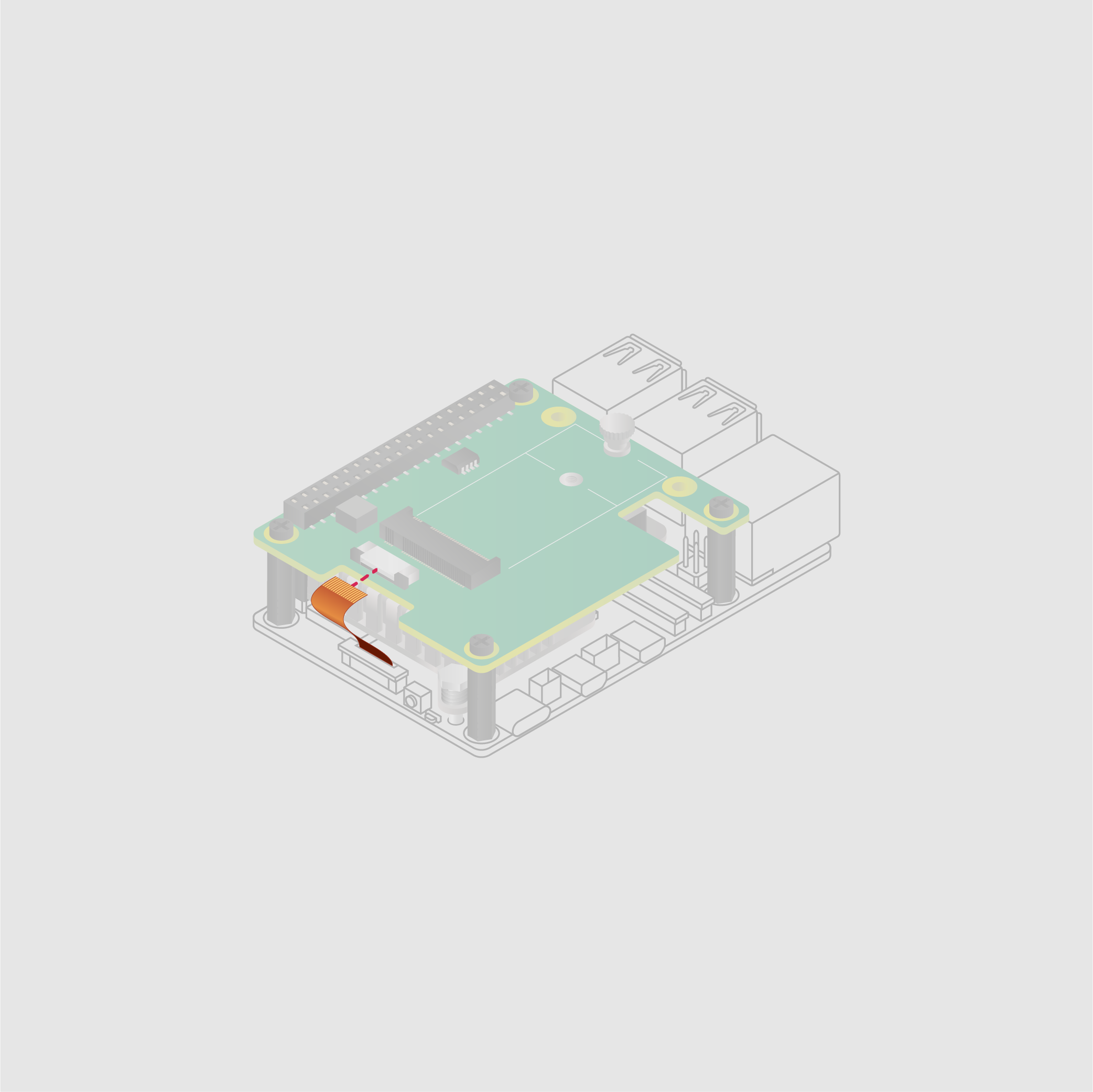

  1. 将排线插入M.2 HAT+的插槽中。

从两侧抬起排线固定架，将排线插入时确保铜质触点朝上。待排线完全均匀地插入接口后，从两侧按下固定架，使排线牢固就位。

安装板卡

安装M.2硬盘​

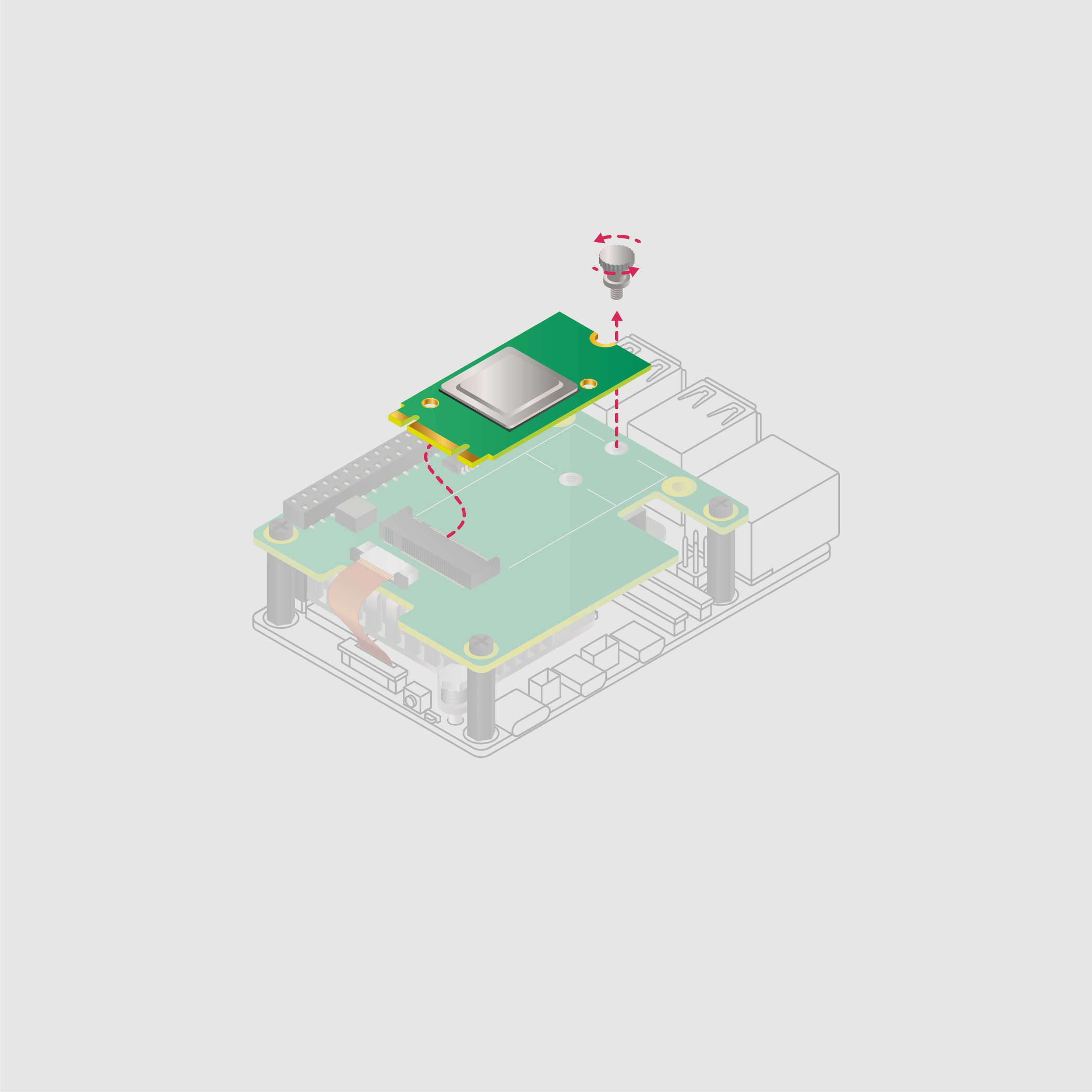

  1. 逆时针旋转螺钉，卸下硬盘连接螺钉。将 M.2 固态硬盘插入 M.2 Key 连接器，以略微向上的角度将硬盘滑入插槽。不要强行将硬盘插入插槽：应轻轻滑入。
固定到位

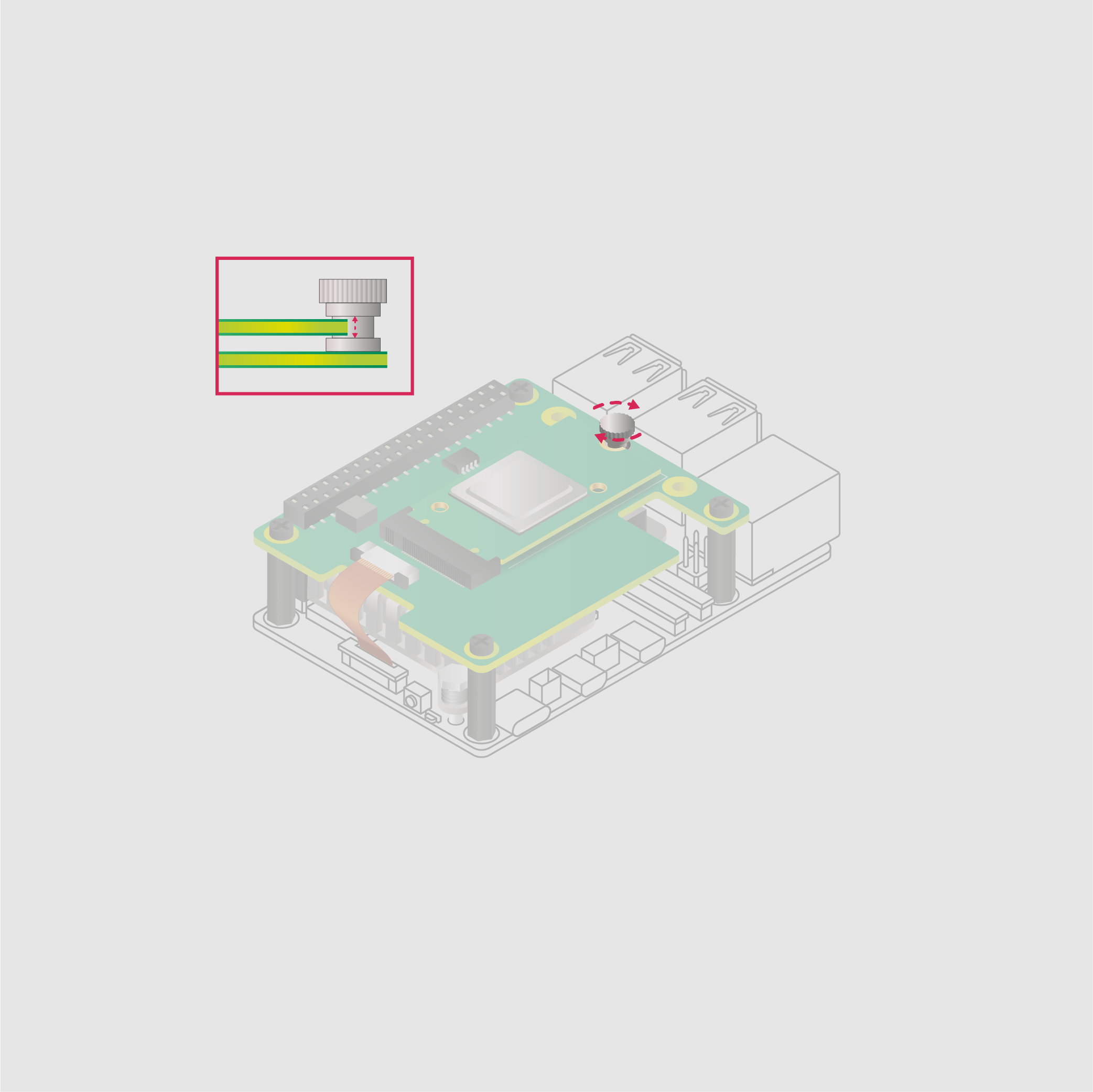

  1. 将硬盘连接螺丝上的凹槽推入 M.2 硬盘末端的插槽。将硬盘平放在 M.2 HAT+ 上，然后顺时针旋转固态硬盘固定螺丝，直到固态硬盘感觉稳固为止。不要过度拧紧螺丝。
固定到位

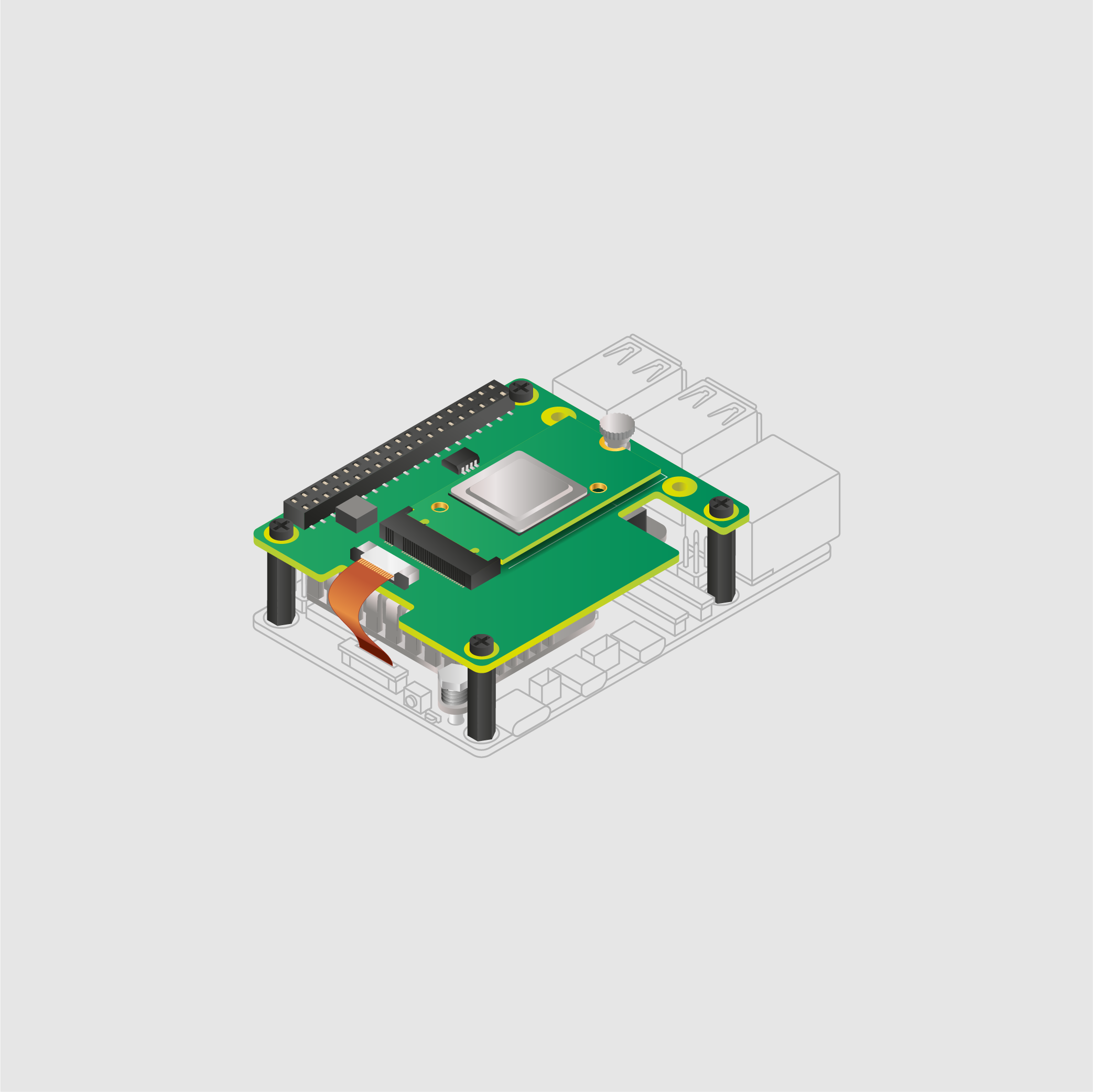

  1. 恭喜，您已成功安装 M.2 HAT+。
完成 M.2 HAT安装

已安装M.2 HAT+

安装 M.2 HAT+ Compact​

请按照以下步骤安装 M.2 HAT+ Compact。若需安装 M.2 HAT+，请转至 标准安装指南。

安装固定硬件​

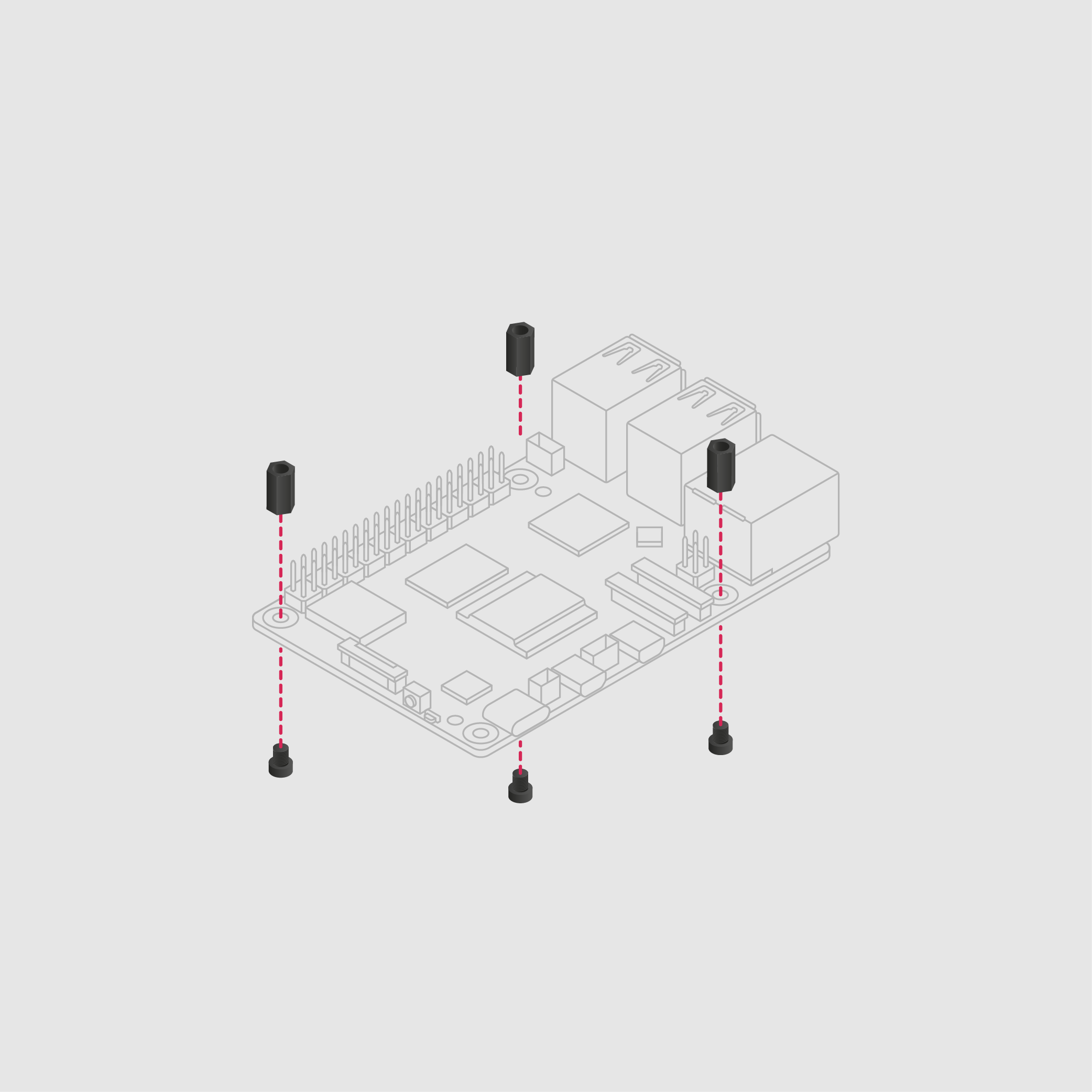

  1. 使用随附螺丝安装垫片。
安装固定硬件

安装板卡​

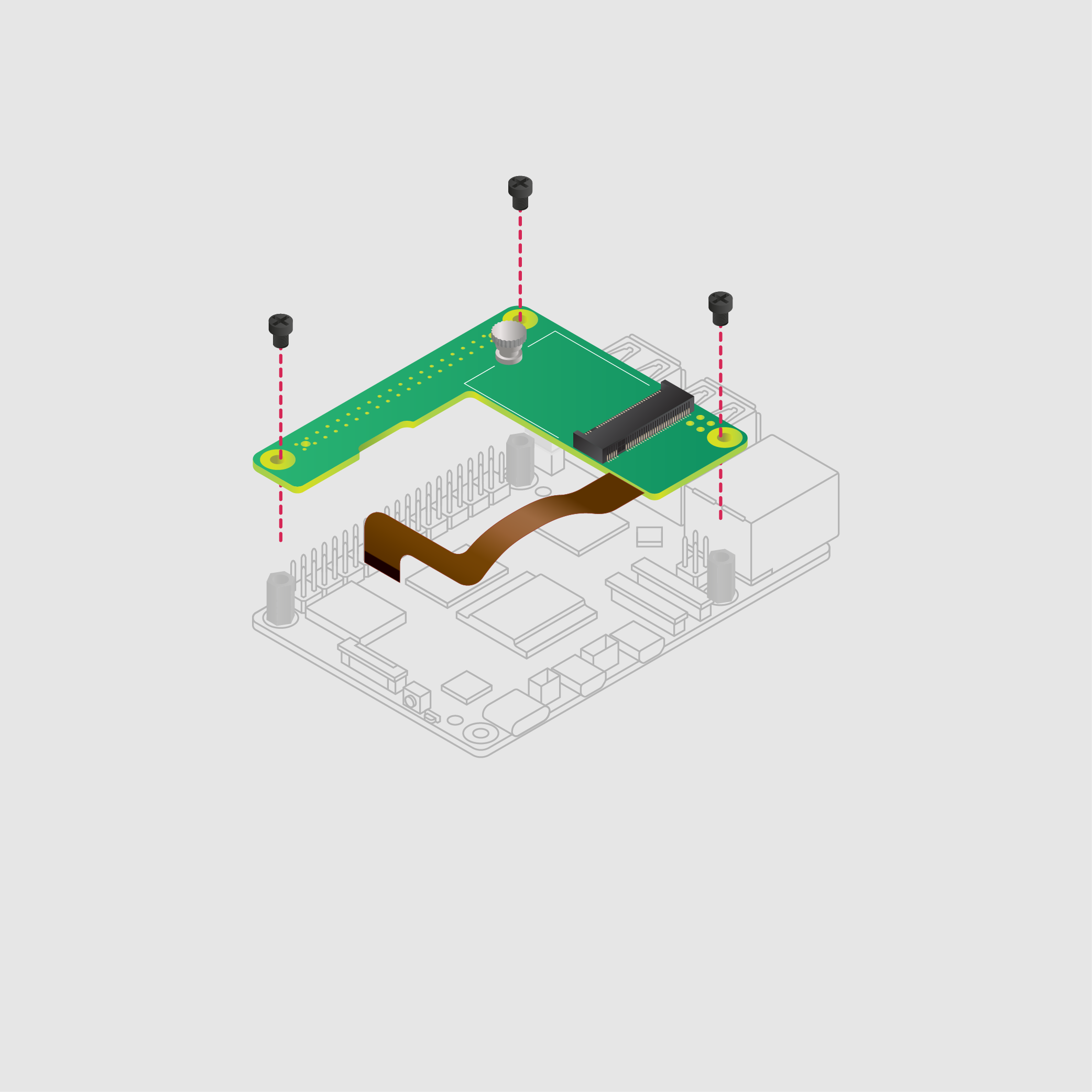

  1. 将M.2 HAT+ Compact置于垫片上方，使用剩余螺丝固定到位。
安装板卡

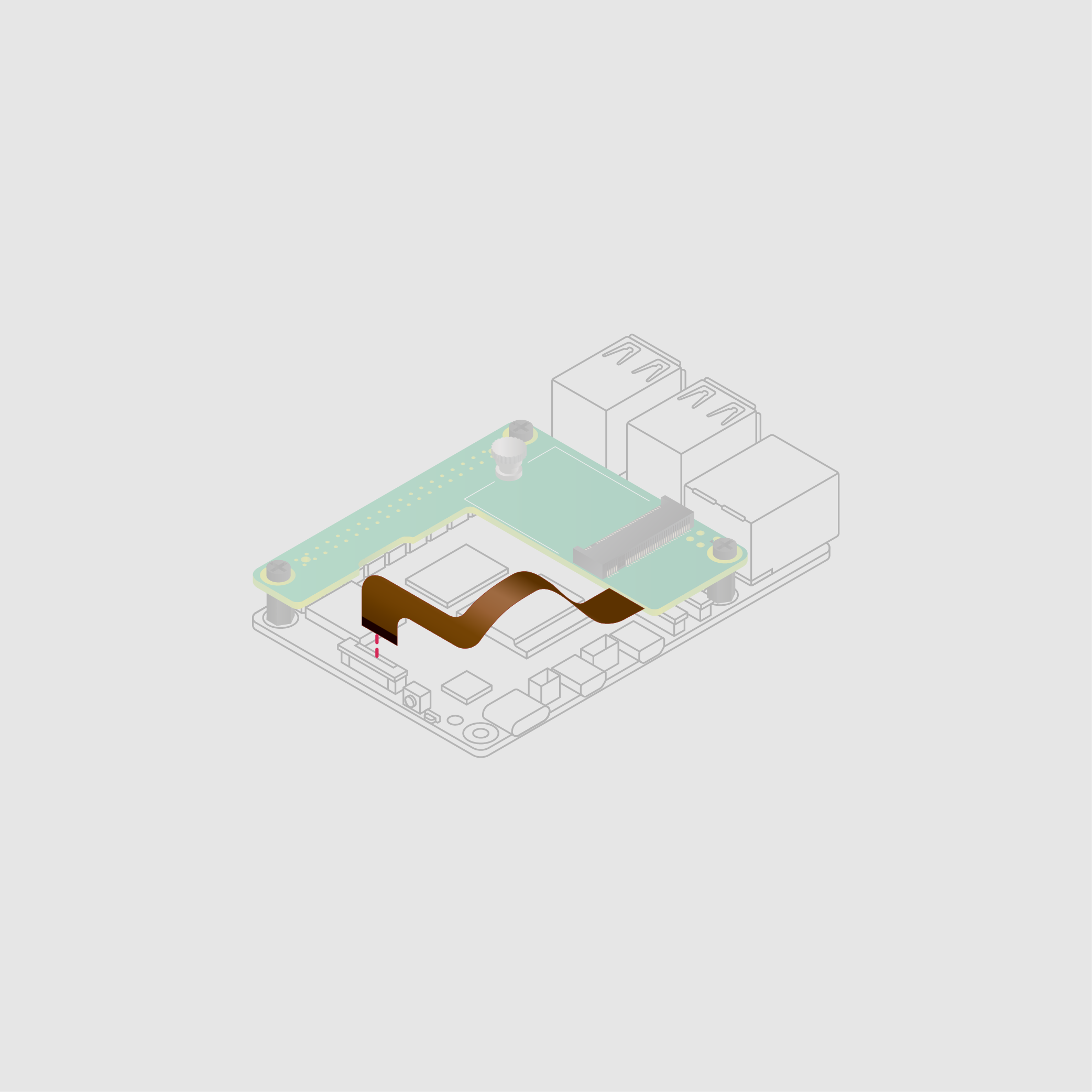

  1. 将排线插入树莓派的PCIe接口。

双手同时抬起排线固定架，将排线铜触点朝向USB接口方向插入。待排线完全均匀插入PCIe接口后，双手按压固定架两侧，使排线牢固就位。

安装板卡

安装M.2硬盘​

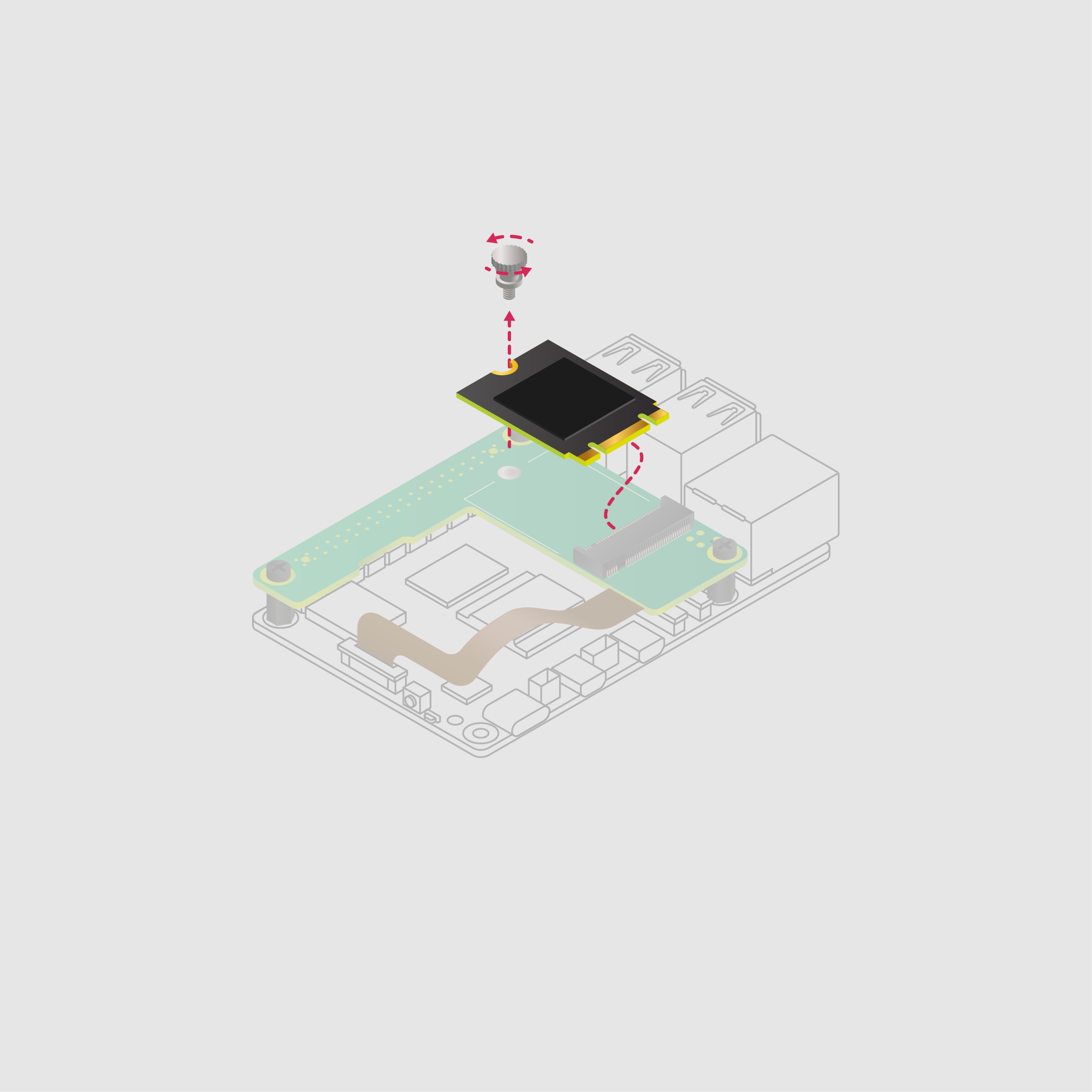

  1. 逆时针旋转拆卸硬盘固定螺丝。将 M.2 固态硬盘插入 M.2 键位边缘接口，以微向上角度滑入插槽。切勿强行插入：硬盘应能顺畅滑入。
安装 M.2 硬盘

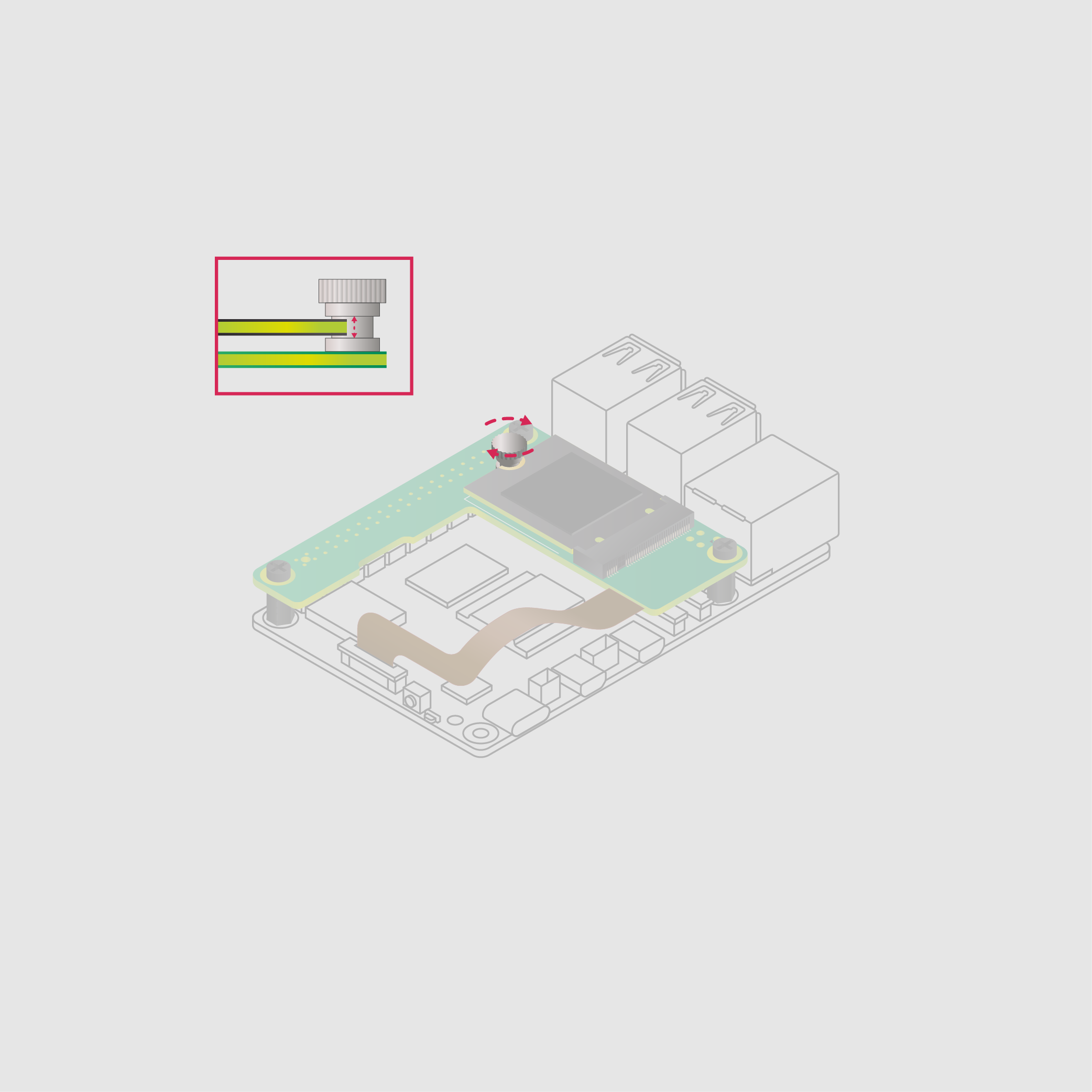

  1. 将驱动器固定螺钉上的凹槽推入M.2驱动器末端的插槽。将驱动器平整地压在M.2 HAT+ Compact上，顺时针旋转SSD固定螺钉直至SSD稳固，切勿过度拧紧螺钉。
安装 M.2 硬盘

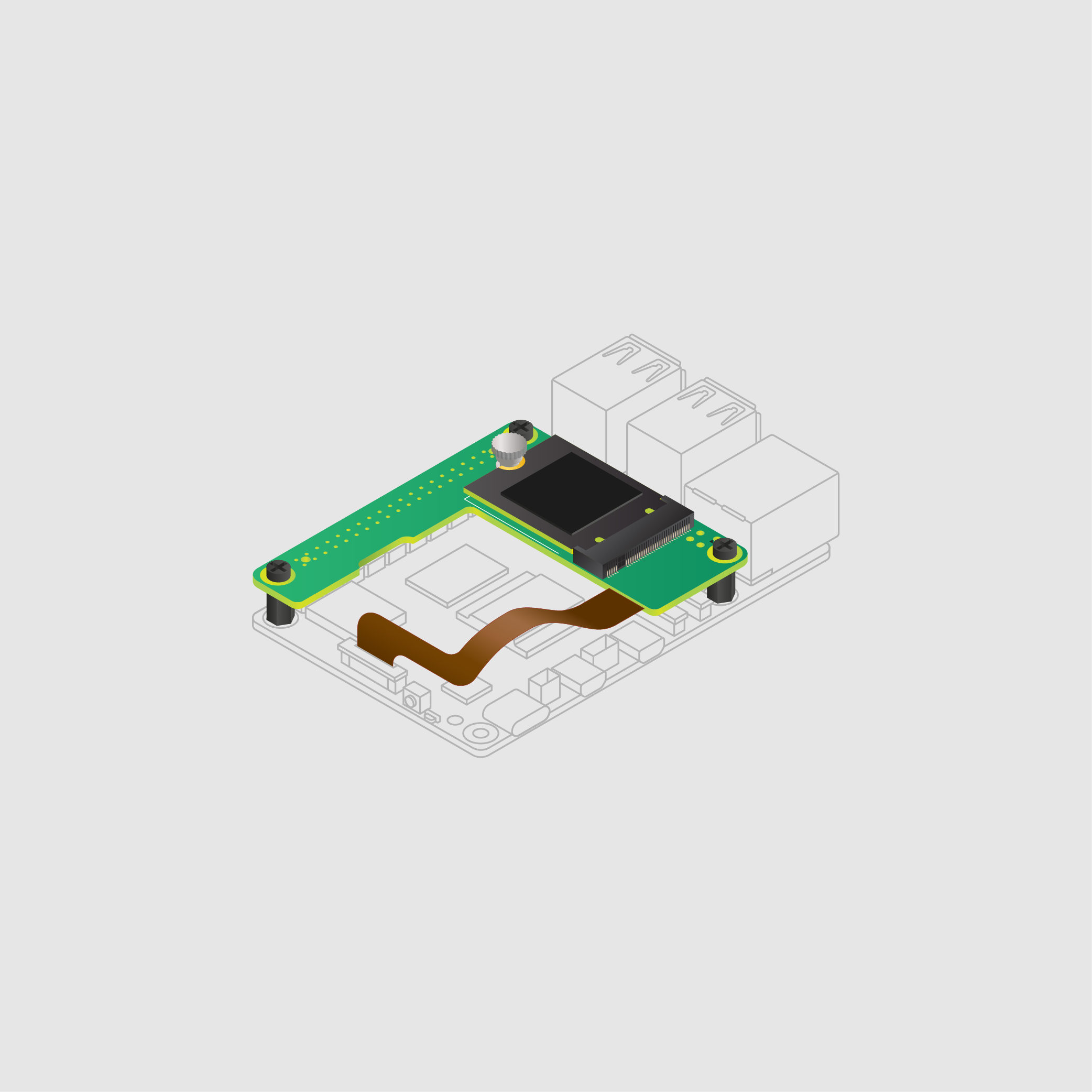

恭喜您已成功安装M.2 HAT+ Compact。

已安装M.2 HAT+ Compact

已安装M.2 HAT+ Compact

启动树莓派​

  1. 连接树莓派电源；树莓派操作系统将自动检测M.2 HAT+或M.2 HAT+ Compact。若使用树莓派桌面系统，桌面将显示代表该驱动器的图标。若未使用桌面系统，可在/dev/nvme0n1路径下找到该驱动器。

  2. 若需使驱动器自动挂载以供文件访问，请参考 自动挂载存储设备配置指南。

注意

在从 M.2 插槽连接或断开设备之前，请务必断开 Raspberry Pi 的电源。

从 NVMe 启动​

要从连接到 M.2 HAT+ 或 M.2 HAT+ Compact 的 NVMe 驱动器启动，请完成以下步骤：

  1. 使用树莓派映像工具将操作系统安装到NVMe驱动器。若您已拥有预装树莓派操作系统镜像的SD卡，可直接在树莓派上执行此操作。

  2. 重启树莓派。

    • 若树莓派5未插入SD卡，将自动从NVMe驱动器启动。

    • 若树莓派5已插入SD卡，系统将优先尝试从SD卡启动。可通过以下步骤更改树莓派的启动顺序：

      a. 使用SD卡将树莓派启动至树莓派操作系统。

      b. 在树莓派终端中运行 sudo raspi-config 打开配置界面。

      c. 进入 高级选项 > 启动顺序，选择 NVMe/USB 启动。

      d. 通过 完成 或 Escape 键退出 raspi-config。

      e. 执行 sudo reboot 重启树莓派。

更多信息，请参阅 NVMe 启动。

启用 PCIe Gen 3​

注意

Raspberry Pi 5 未通过 Gen 3.0 速度认证。PCIe Gen 3.0 连接可能不稳定。

要启用 PCIe Gen 3 速度，请遵循 enable PCIe Gen 3.0 中的说明。

原理图​

M.2 HAT+的原理图可通过PDF获取。

产品简介​

有关 M.2 HAT+ 和 M.2 HAT+ Compact 的更多信息，包括机械规格和工作环境限制，请参阅 产品简介。
