使用 GPIO 控制 LED 灯的点亮与熄灭，是初学者熟悉与掌握 GPIO 使用的有效手段。示例展示了树莓派的 GPIO 控制能力。

Python 中的 gpiozero包 有三种 LED 控制模块，分别为 LED（普通LED）、PWMLED（脉宽调制LED）、RGBLED（三色LED）

以下代码在 树莓派5 + Bookworm 验证通过，同时向下兼容其它树莓派。

LED 模块​

使用 LED 点灯的简单示例。

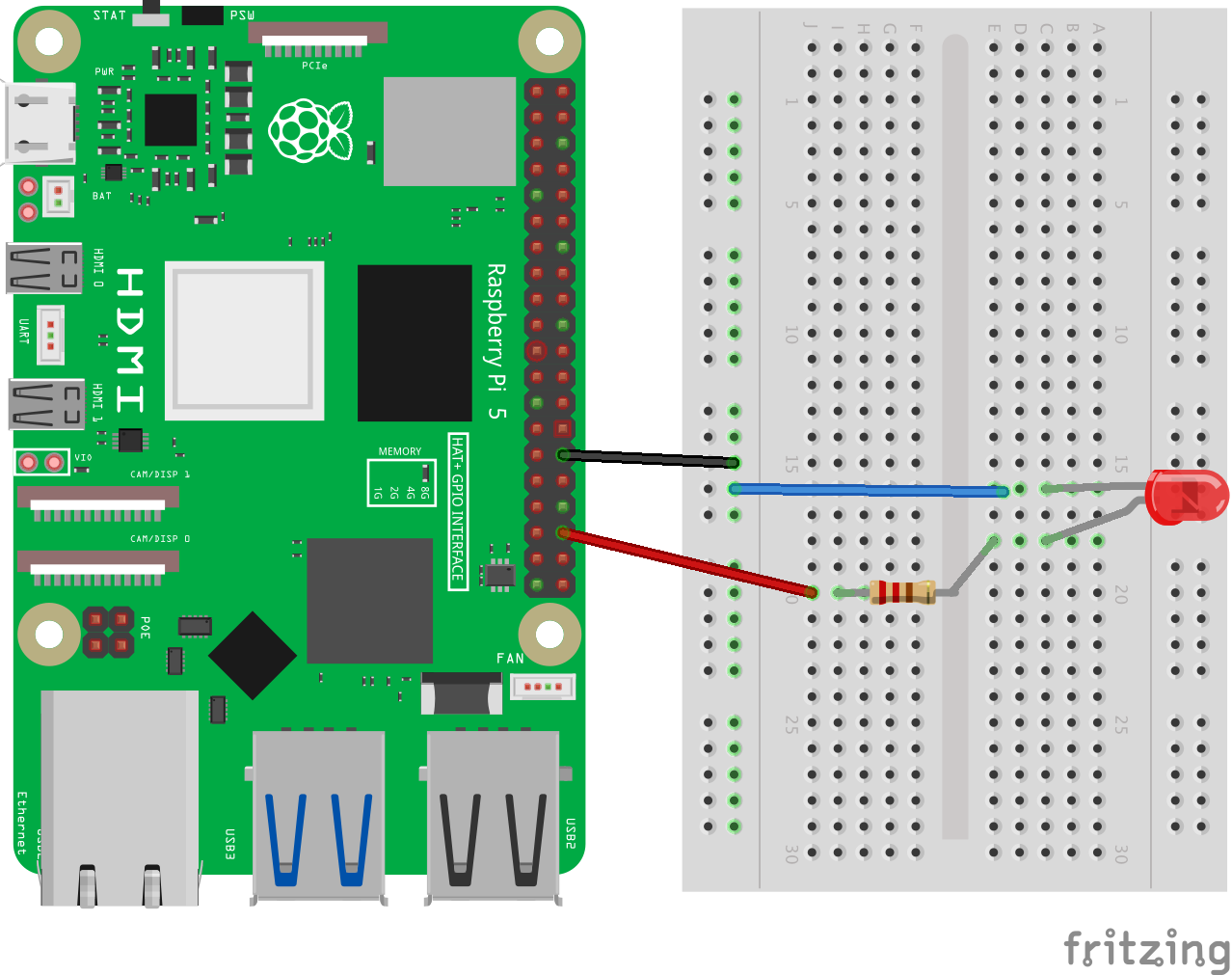

接线图​

将 LED 的阴极（短腿、扁平侧）连接至接地引脚；将阳极（较长的腿）连接到限流电阻；将限流电阻的另一端连接到 GPIO 引脚（限流电阻可以放置在 LED 的任一侧）。

LED接线图

代码示例（每秒交替点亮与熄灭）​

from gpiozero import LED  # 导入LED模块
from time import sleep    # 导入延时模块

led = LED(16)             # 定义LED引脚为16

while True:
    led.on()              # 点亮LED
    sleep(1)              # 等待1秒
    led.off()             # 关闭LED
    sleep(1)              # 等待1秒

更多功能​

LED模块的更多功能请参考 LED 模块。

PWMLED 模块​

使用 PWMLED 分级控制亮度。

接线图​

将 LED 的阴极（短腿、扁平侧）连接至接地引脚；将阳极（较长的腿）连接到限流电阻；将限流电阻的另一端连接到 GPIO 引脚（限流电阻可以放置在 LED 的任一侧）。

PWMLED接线图

代码示例（可变亮度调节）​

from gpiozero import PWMLED  # 导入PWMLED模块
from time import sleep       # 导入sleep模块

led = PWMLED(16)             # 定义LED引脚为16

while True:
    led.value = 0            # 熄灭
    sleep(1)
    led.value = 0.5          # 半亮
    sleep(1)
    led.value = 1            # 全亮
    sleep(1)

代码示例（连续淡入和淡出）​

使用 PWMLED pulse 方法实现连续淡入和淡出。

from gpiozero import PWMLED  # 导入PWMLED模块
from signal import pause     # 导入pause模块

led = PWMLED(16)             # 定义LED引脚为16

led.pulse()                  # 使用pulse()方法来实现LED的脉冲闪烁

pause()                      # 保持程序运行

更多功能​

PWMLED模块的更多功能请参考 PWMLED 模块。

RGBLED 模块​

使用 RGBLED 并控制全彩 LED 组件（由红色、绿色和蓝色 LED 组成）。

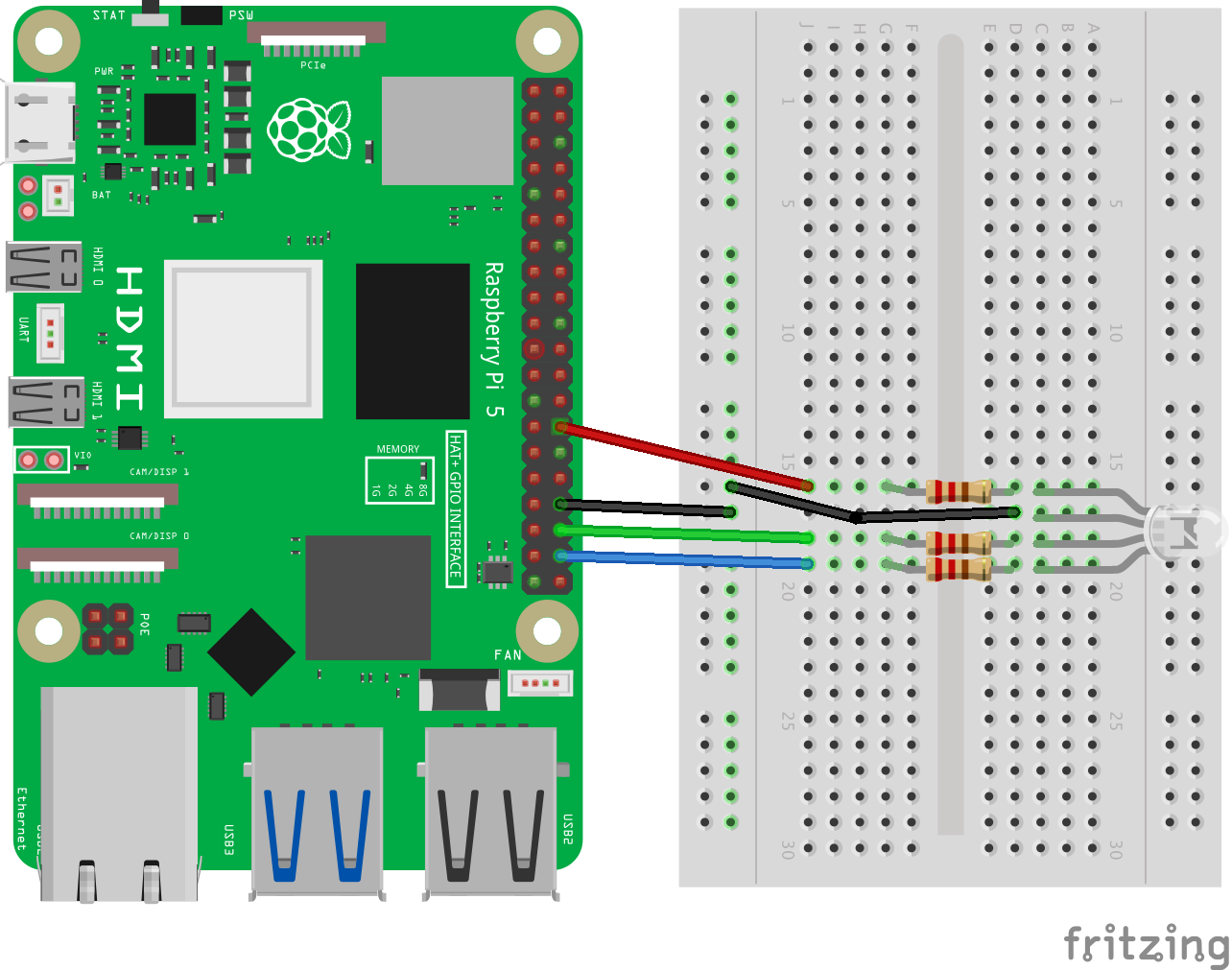

接线图​

将共阴极（最长的引脚）连接到接地引脚；将其他每个引脚（代表红色、绿色和蓝色阳极）连接到 GPIO 引脚。您应该使用三个限流电阻（每个阳极一个）。

注意

请注意引脚阴极和阳极的顺序（红色、绿色和蓝色），不同的型号可能有着不同的定义，请根据实际情况进行接线。

RGBLED接线图

代码示例（显示黄色）​

from gpiozero import RGBLED  # 导入LED模块
from signal import pause     # 导入pause模块

led = RGBLED(1, 16, 20)      # 定义RGBLED引脚为 红色1,绿色16,蓝色20
led.color = (1, 1, 0)        # 设置颜色为黄色（红+绿）

pause()                      # 保持程序运行
